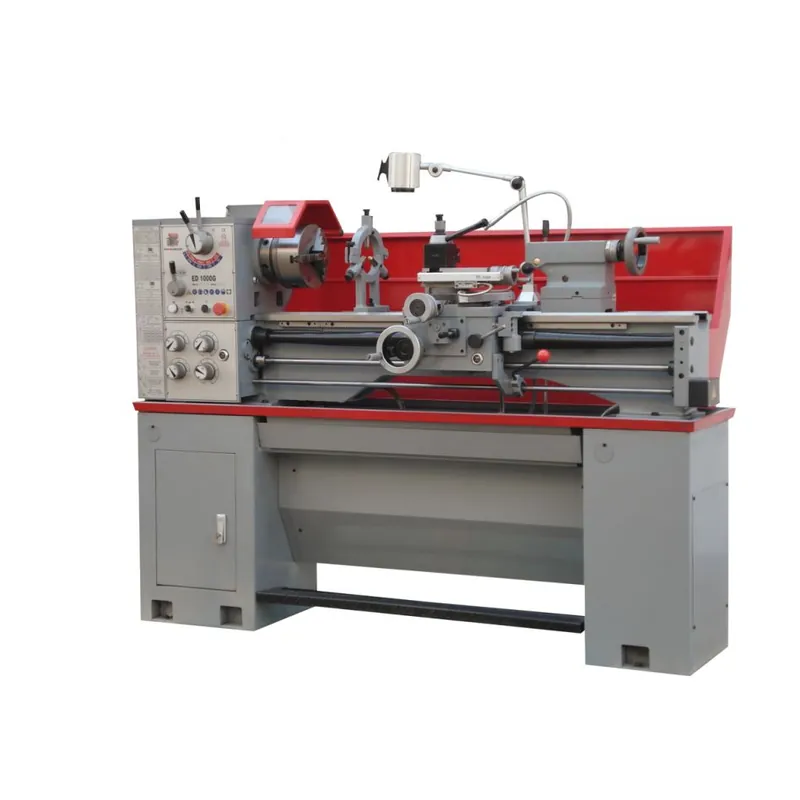

Holzmann ED1000G_400V Tour à métaux 1000 mm 400V

Holzmann ED1000G_400V Tour à métaux 1000 mm 400V

avec levier de vitesse

Tour à broche et à plomb polyvalent et particulièrement rentable

convient parfaitement à la fabrication d’outils, à la production et à la formation

L’alésage standard de la broche de 52 mm de diamètre permet d’usiner des arbres de grand diamètre.

Frein à pied électromagnétique – pour une sécurité maximale et un temps improductif minimal grâce à l’arrêt immédiat de la broche

guides de lit à prisme trempés par induction et rectifiés avec précision

un fonctionnement extrêmement souple grâce à des composants d’engrenage traités avec précision et à un banc de machine en fonte résistant aux vibrations

Engrenage et axe principal trempés et finement rectifiés, fonctionnant en bain d’huile

broche principale équilibrée dynamiquement, concentricité élevée du nez de la broche (< 0,009 mm)

changement de vitesse facile et rapide en changeant de vitesse

Attachement de broche Camlock D5

La tête libre peut être déplacée de +/- 5 mm pour le tournage de cônes

Les guides de glissement peuvent être facilement ajustés à l’aide des crêtes en V.

L’utilisateur expérimenté a le choix entre 32 instruments métriques (0,45-10 mm) et des instruments de mesure.

Pas de vis de 20 pouces (2,25-40 Gg/1″) librement sélectionnable

Spécifications techniques

Puissance du moteur S1 : 1500

Tension : 400V / 50Hz

Dimensions en mm : 1980 x 760 x 1550

Largeur du lit en mm : 189

Hauteur du lit en mm : 305

Niveau de pression acoustique en dB(A) : 84

Distance entre les cœurs en mm : 1000

Hauteur centrale en mm : 180

Diamètre de pivotement maximal du lit en mm : 360

Diamètre maximal de pivotement du chariot transversal en mm : 220

Diamètre maximal de pivotement sans pont en mm : 520

Vitesse de rotation de la broche en min-1 : (I):70-420 (II) : 330-1900

Alésage de la broche en mm : 52

Attachement de la broche : MK6/MT6

Tête libre à cône : MK4/MT4

Alimentation longitudinale : 0,078-1,044 (16)

Alimentation transversale : 0,022-0,298 (16)

Course du chariot longitudinal en mm : 780

Course du chariot transversal en mm : 180

Course de la lame supérieure en mm : 90

Précipitations en mm : 100

Filetage métrique en mm/r : 0,45-10 (32)

Filetage en pouces : 2.25-40 TPI (20)

porte-outil max. : 20 x 18 mm

étendue de la livraison

Mandrin à 3 griffes 200 mm,

4 mandrins Ø 200 mm

doublure housse de protection

Plaque frontale Ø 250 mm

2 poinçons centraux fixes MK4

Manchon d’adaptation MT 6/4

lunette fixe

bord mobile

machine lampe halogène

mur de fond en copeaux

dispositif de réfrigération

Train de roulement avec frein à pied

1 jeu d’engrenages

ressources opérationnelles
