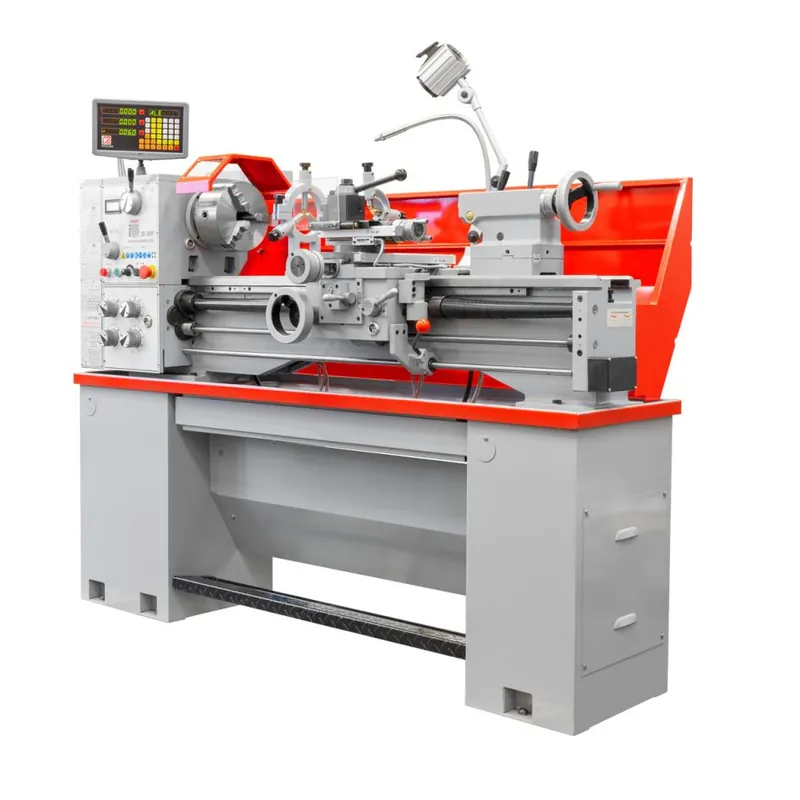

Holzmann ED1000FDIG_400V Metaaldraaibank 3-assige digitale uitlezing

‘Holzmann ED1000FDIG_400V Metaaldraaibank 3-assige digitale uitlezing

Omschrijving

Tour à plomb et à broche polyvalent et particulièrement économique

Convient parfaitement à une utilisation dans les ateliers de fabrication d »outils, de production et de formation.

L »alésage standard surdimensionné de la broche (Ø 52 mm) permet l »usinage de grands diamètres d »arbres.

Frein à pied électromagnétique – pour une sécurité maximale et un temps improductif minimal grâce à l »arrêt immédiat de la broche.

Guide de lit à prisme trempé par induction et rectifié avec précision

Le pont amovible permet d »usiner des pièces d »un diamètre allant jusqu »à Ø 476 mm

Fonctionnement extrêmement silencieux grâce à des composants d »engrenage traités avec précision et un banc de machine en fonte résistant aux vibrations.

Engrenage et broche principale trempés et rectifiés avec précision, fonctionnant dans un bain d »huile.

Broche principale équilibrée, haute concentricité du nez de la broche (< 0,009 mm)

Vitesse variable en continu grâce à un convertisseur de fréquence, facile à lire grâce à l »affichage numérique de la vitesse.

Fixation de la broche Camlock D5

La tête mobile peut être déplacée de +/- 5 mm pour le tournage de cônes.

Les guides de coulisse peuvent être facilement ajustés grâce aux rails en V.

Affichage numérique de la position (3 axes) pour une utilisation plus facile

Technische specificaties

Motorvermogen S1: 1500

Spanning: 400V / 50Hz

Largeur du lit en mm : 186

Hauteur du lit en mm : 305

Niveau de pression sonore en dB(A) : 79

Hartafstand in mm: 1000

Hauteur du centre en mm : 180

diamètre max. d »oscillation du lit en mm : 330

Diamètre maximal de pivotement du chariot transversal en mm : 220

Diamètre maximal de l »oscillation sans pont en mm : 476

Vitesse de la broche en min-1 : (I) 70-440 ; (II) 350-2000

Alésage de la broche en mm : 52

Fixation de la broche : MK6/MT6

Tête libre à cône : MK4/MT4

Avance longitudinale : 0.078-1.044 (16)

Alimentation transversale : 0,022-0,298 (16)

Course du chariot longitudinal en mm : 865

Course du chariot transversal en mm : 178

Course de la lame supérieure en mm : 90

Veerslag in mm: 100

Filetage métrique en mm/r : 0.45-10 (32)

Filetage en pouces : 2.25-40 TPI (20)

Porte-outil max. : 20 x 18 mm

Poids 572 kg

Livrasion standard

Mandrin à 3 mors Ø 200 mm, y compris mors de perçage et de tournage

4 mandrins Ø 200 mm

Disque Ø 250 mm

2x centre fixe MK4

Manchon d »adaptation MT 6/4

Vaste bril

Meelopende bril

Lampe halogène de machine

Panneau arrière en métal

Dispositif de refroidissement

Train de roulement avec frein à pied

Horloge à vis, 1 jeu de pignons de rechange

Bedieningsgereedschap

‘
