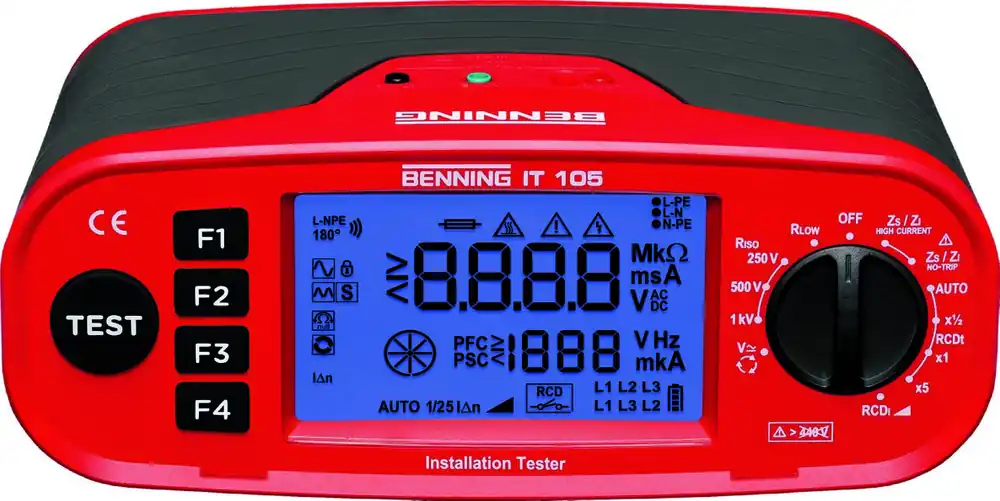

Benning 044105 IT 105 Testeur d‘installation

Benning 044105 IT 105 Testeur d’installation

Testeur d’installation pour le contrôle de la sécurité des installations électriques conformément aux normes IEC 60364, EN 50110 et NEN 3140.

Caractéristiques particulières

Très grand écran graphique rétro-éclairé (95 x 55 mm)

Sonde de test avec bouton TEST pour démarrer la mesure

Fonction de démarrage automatique pour la mesure de la faible résistance (Rlow), de l’impédance de boucle (Zs) et de l’impédance de réseau (Zi)

Fonction LOCK (mesure continue) de la résistance d’isolement (Riso)

Compensation (équilibre du zéro) des cordons de mesure jusqu’à 10 OhmFonctions de mesure :

Mesure de la résistance de basse impédance des conducteurs de terre et de compensation de potentiel (courant d’essai : 200 mA)

Mesure de la résistance d’isolement avec une tension d’essai de 250 V, 500 V et 1000 V

Mesure de l’impédance de boucle (L-PE) sans activation du RCD (NO-TRIP) avec affichage simultané du courant de défaut (PFC)

Mesure de l’impédance du réseau (L-N/L) avec un courant d’essai élevé (HIGH CURRENT) avec affichage simultané du courant de court-circuit (PSC)

Test du disjoncteur différentiel RCD, standard et retardé (S), avec courant d’essai sinusoïdal (AC) et pulsé (A)

Mesure automatique du temps de déclenchement (½ x, 1 x et 5 x le courant de défaut nominal) et du courant de déclenchement en mode pente

Mesure de la tension et de la fréquence jusqu’à 440 V

Test de l’ordre des phases dans les réseaux triphasés (L1 L2 L3)

Dimensions : 235 x 132 x 92 mm

Poids : 1370 g (avec piles)

Comprend une mallette robuste, une sonde de test avec bouton TEST, un jeu de câbles de mesure / pinces crocodiles, un câble de test avec prise de terre, une bandoulière, 6 piles (1,5V type AA), un mode d’emploi et un certificat d’étalonnage.

Caractéristiques techniques

Affichage : graphique, éclairé

Faible résistance : 0,15 Ohm – 199 Ohm

Résistance d’isolation (Riso) : 200 kOhm – 199 MOhm

Impédance de ligne (L-N/L-L) : 0,20 Ohm – 1999 Ohm

Impédance de boucle (L-PE) : 0,20 Ohm – 1999 Ohm

Courant de court-circuit : 26 kA

Test RCD : ½ x, 1 x, 5 x Inom, AUTO, mode pente

Sens du champ tournant : L1 L2 L3 (droite)/L1 L3 L2 (gauche)

Plage de tension : 1 V – 440 V

Fréquence : 45 Hz – 65 Hz

Méthode de mesure : RMS
